ATtiny10 是一款仅有 6 个引脚、1KB Flash、32 字节 RAM 的超微型 AVR 芯片，因其体积极小、功耗低，常用于极简嵌入式项目。但它的编程接口 TPI（Tiny Programming Interface） 不被常见的 USBasp、Arduino ISP 支持，这里发现了一个项目，借助开源工具 ATTiny10IDE + 一块 Arduino（如 Uno/Nano），就能烧录 ATtiny10。本次记录芯片为ATTINY10-TSHR。

硬件清单

物品	说明
ATtiny10	SOT-23-6 封装（注意：必须保留 RESET 功能！）
Arduino Uno / Nano / Pro Mini	用于模拟 TPI 编程器
杜邦线若干	用于连接 Arduino 与 ATtiny10
Java环境	Windows / macOS / Linux 均可

ATTiny10IDE

• 访问 GitHub： https://github.com/wholder/ATTiny10IDE
• 进入 out/artifacts/ATTiny10IDE_jar/ 目录
• 下载运行 ATTiny10IDE.jar

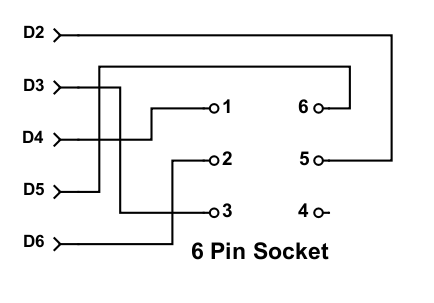

硬件连接（Arduino 作为 TPI 编程器）

文字版：

Arduino   ----> ATtiny10
D2        ----> Pin 6 (PB3, /RESET)
D3        ----> Pin 3 (PB1)
D4        ----> Pin 1 (PB0)
D5 (5V)   ----> Pin 5 (VCC)
D6 (GND)  ----> Pin 2 (GND)

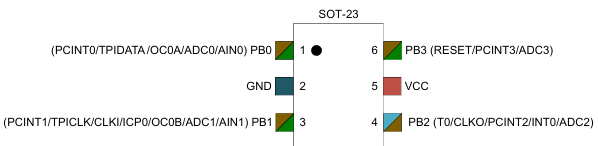

ATtiny10引脚示意：

烧录

编写代码

启动 ATTiny10IDE：

java -jar ATTiny10IDE.jar

打开示例代码（ examples/Blink/Blink.c）

使用 #include "Arduino.h" 可写 Arduino 风格的 setup() / loop()

生成 Arduino 编程器代码

1. 点击菜单：Actions → Generate Arduino Programmer Code
2. 选择 Actions→ Build 来编译汇编代码。
3. 选择 Actions→ Generate Arduino Programmer Code
4. 保存为 .ino （Arduino Sketch）文件。

烧录编程器固件到 Arduino

1. 关闭 ATTiny10IDE（避免串口冲突）
2. 用 Arduino IDE 打开 .ino 文件
3. 上传到 Arduino
4. 打开 串口监视器（115200 波特率）

烧录 ATtiny10

• 在串口监视器中输入：
  • I → 识别芯片（应返回 Device: ATtiny10）
  • P → 烧录程序
